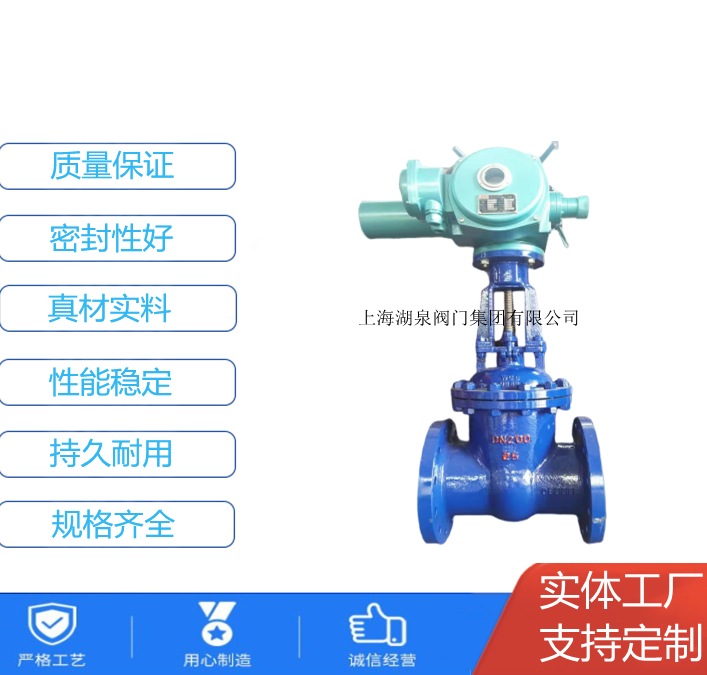

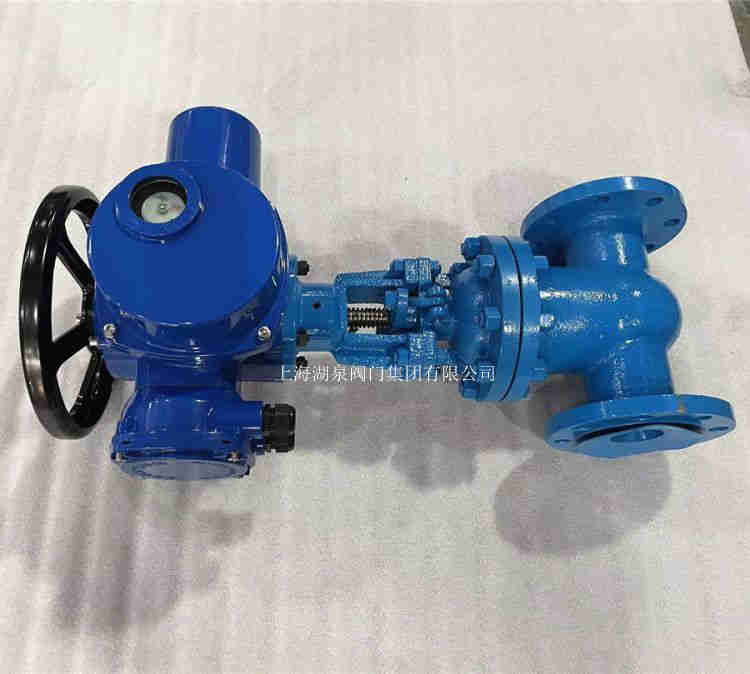

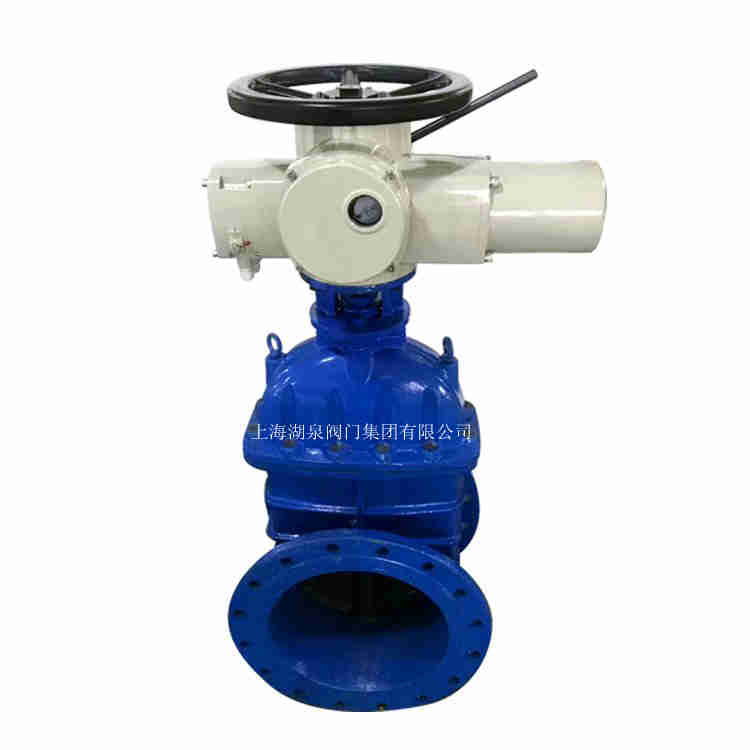

上海湖泉閥門集團有限公司電動閘閥Z941Y-16C-DN300產品規格型號說明書型號 Z941Y-16C 抗擦傷Z941Y-16C DN300防爆型電動閘閥 Z941Y耐磨電動法蘭閘閥簡介 電動閘閥適用于現控、遠控、易爆場合、不易手動場合等截斷或接通管路中的介...硬密封電動閘閥Z941H-16C Z941Y-16C硬密封電動閘閥是由多回轉電動執行器和硬密封閘閥裝配而成,適用于石油、化工、水力、火力電站各種系統的管路上,切斷或接通...是由閘閥閥體配用多回轉式電動執行器,使閥板作上下直線運動,實現遠程控制閥位開關,方便快捷。

電動閘閥型號:Z941Y-16C/25/40 連接形式:法蘭 主體材料:碳鋼 公稱通徑:200mm 3C閥門類別:工業 Z941Y-16C/25/40電動閘閥 碳鋼閘閥 鑄鋼閘閥 法蘭閘閥詳細介紹 電動閘閥使用...電動閘閥z941y品牌/圖片/價格 - 電動閘閥Z941H、Z941Y、Z941W 型 PN16~PN63 電動楔式閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金鋼(Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941Y-16R~63R Z941Y-16I~63I)、鉻鎳鈦。

電動閘閥、電動高溫高壓焊接閘閥 Z961Y-100I DN50/DN80/DN100 電動閘閥、電動高溫高壓焊接閘閥 Z961Y-100I DN150/DN200/DN250 Z941H-16CDN500電動鑄鋼閘閥,,Z941H16/25/40/64/100/3...Z941Y電動高壓閘閥是由高精度電動執行器與高壓閘閥組成.采用法蘭或者焊接式連接,屬整體直通鑄造(鍛造)閥,電動高壓閘閥主要應用于壓力為PN25.0MPa以內的水,蒸汽,油品,過熱蒸汽...本公司經營的電動高壓閘閥采用法蘭連接,屬整體直通鑄造閥,電動高壓閘閥主要應用于壓力為PN32.0MPa以內的水、蒸汽、油品、過熱蒸汽的管道上,中部采用閥蓋連接,在高溫高壓工況...配套多回轉電動執行器 產品介紹: Z941H-10C DN200調節型電動閘閥適用于現控、遠控、易爆場合、不易手動場合等截斷或接通管路中的介質。具有流體阻力小...

 Z941Y-16C電動開關型鑄鋼閘閥 直通式法蘭常溫出水口 產品用途:作用功能用途:一般用于管路需要全開全關的作接通或者切斷使用,不需作調節使用,楔式閘閥的特性是使用壽命長使用行業分...Z941Y-16C-DN100智能一體化法蘭鑄鋼電動閘閥適用介質和適用溫度: 殼體材料 適用介質 適用溫度(℃) 碳素鋼(C型) 水、蒸汽、油品 ≤425 鉻鎳鈦鋼(P型) 硝酸類 ≤200 鉻鎳鉬鈦鋼(...電動閘閥使用說明:Z941H/Y-16C/25/40/64/100/160P/R/RL電動閘閥簡單地說就是用電動執行器控制閥門,從而實現閥門的開和關。

電動閘閥主要外形尺寸：

公稱通經DN	主要外形尺寸和連接尺寸（mm）								電動裝置	WT（kg）
	L	D	D1	D2	B	F	Z-D	H
Z940H-16C Z941Y-16C Z940Y-16P Z941Y-16P Z940Y-16R Z941Y-16R Z940W-16P Z941W-16P Z940W-16R Z941W-16R Z940Y-16I Z941Y-16I
40	240	145	110	85	16	3	4-18	595	DZW15	56
50	250	160	125	100	16	3	4-18	653	DZW20	59
65	270	180	145	120	18	3	4-18	665	DZW20	62
80	280	195	160	135	20	3	8-18	725	DZW20	74
100	300	215	180	155	20	3	8-18	787	DZW20	92
150	350	280	240	210	24	3	8-23	955	DZW30	161
200	400	335	295	265	26	3	12-23	1105	DZW30	219
250	450	405	355	320	30	3	12-25	1343	DZW45	376
300	500	460	410	375	30	3	12-25	1516	DZW60	484
350	550	520	470	435	34	4	16-25	1678	DZW60	695
400	600	580	525	485	36	4	16-30	1849	DZW90	977
450	650	640	585	545	40	4	20-30	1937	DZW90	1033
500	700	705	650	608	44	4	20-34	2234	DZW120	1087
600	800	840	770	718	48	5	20-41	2432	DZW180	1357
700	900	910	840	788	50	5	24-41	2489	DZW250	1481
800	1000	1020	950	898	52	5	24-41	2643	DZW350	1845
