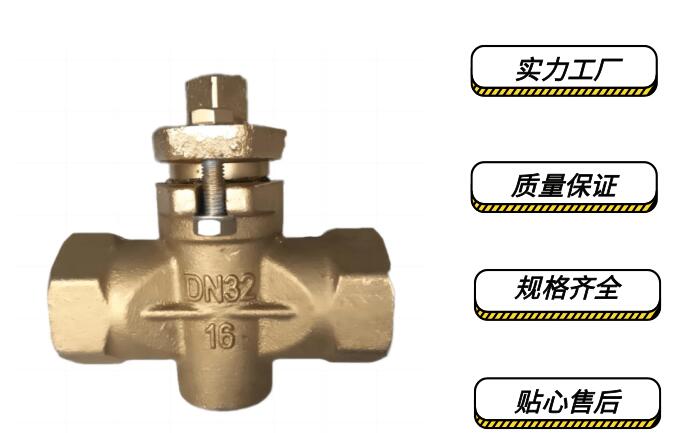

旋塞閥X14W-10 DN15的型號含義及產品說明書

[ 2024-09-24 ]
‌旋塞閥X14W-10 DN15的型號含義‌主要包含以下幾個部分: ‌X‌:代表閥門類型,即旋塞閥(Plug Valve)。 ‌1代表連接方式:內螺紋,4代表結構形式:W‌ 表示閥座的材質不銹鋼 。 ‌10‌:代表公稱壓力,即1.0MPA。 ‌DN15‌:表示公稱直徑,即閥門的口徑為15毫米。 綜上所述,旋塞閥X14W-10 DN15的型號含義是指一種螺紋連接的旋塞閥,其閥座材質為橡膠,公稱壓力為1.0MPA,適用于直徑為15毫米的管道系統中‌。
閥
旋塞閥是關閉件或柱塞形的旋轉閥,通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開,實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中,通道一般成矩形;而在錐形閥塞中,通道成梯形。這些形狀使旋塞閥的結構變得輕巧,但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用,但是依據適用的性質和密封面的耐沖蝕性,有時也可用于節流。由于旋塞閥密封面之間運動帶有擦拭作用,而在全開時可完全防止與流動介質的接觸,故它通常也能用于帶懸浮顆粒的介質。
隔膜閥

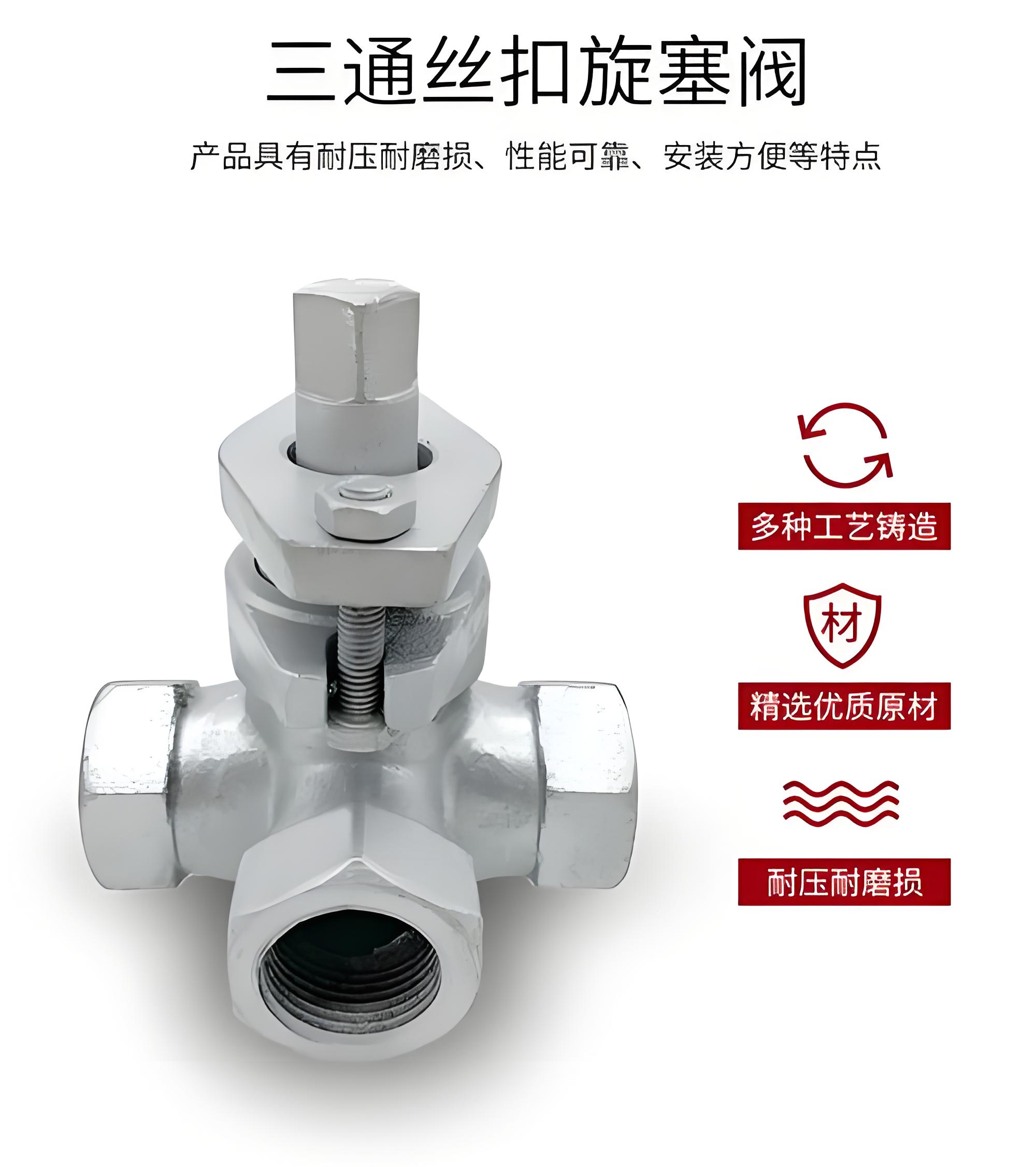

X14W三通內螺不銹鋼旋塞閥,閥體和塞子由不銹鋼制成,填料為油浸石棉盤根柔性石墨
零件名稱 閥體 塞子 填料壓蓋 填料
X14W-1.0T 鑄銅 鑄銅 鑄銅 油浸石棉盤根
柔性石墨

規格尺寸表

型號
公稱壓力
PN(MPa)

試驗壓力PS(MPa)
適用介質 工作溫度(℃)
殼體 密封
X14W-1.0T 1.0 1.5 1.1 水、蒸汽、油品 ≤100

尺寸表

型號
公稱壓力
PN(MPa)
試驗壓力PS(MPa)
適用介質
工作溫度(℃)
-
殼體
密封
-
-
-
-
X14W-1.0P
1.0
1.5
1.1
硝酸、醋酸
≤100

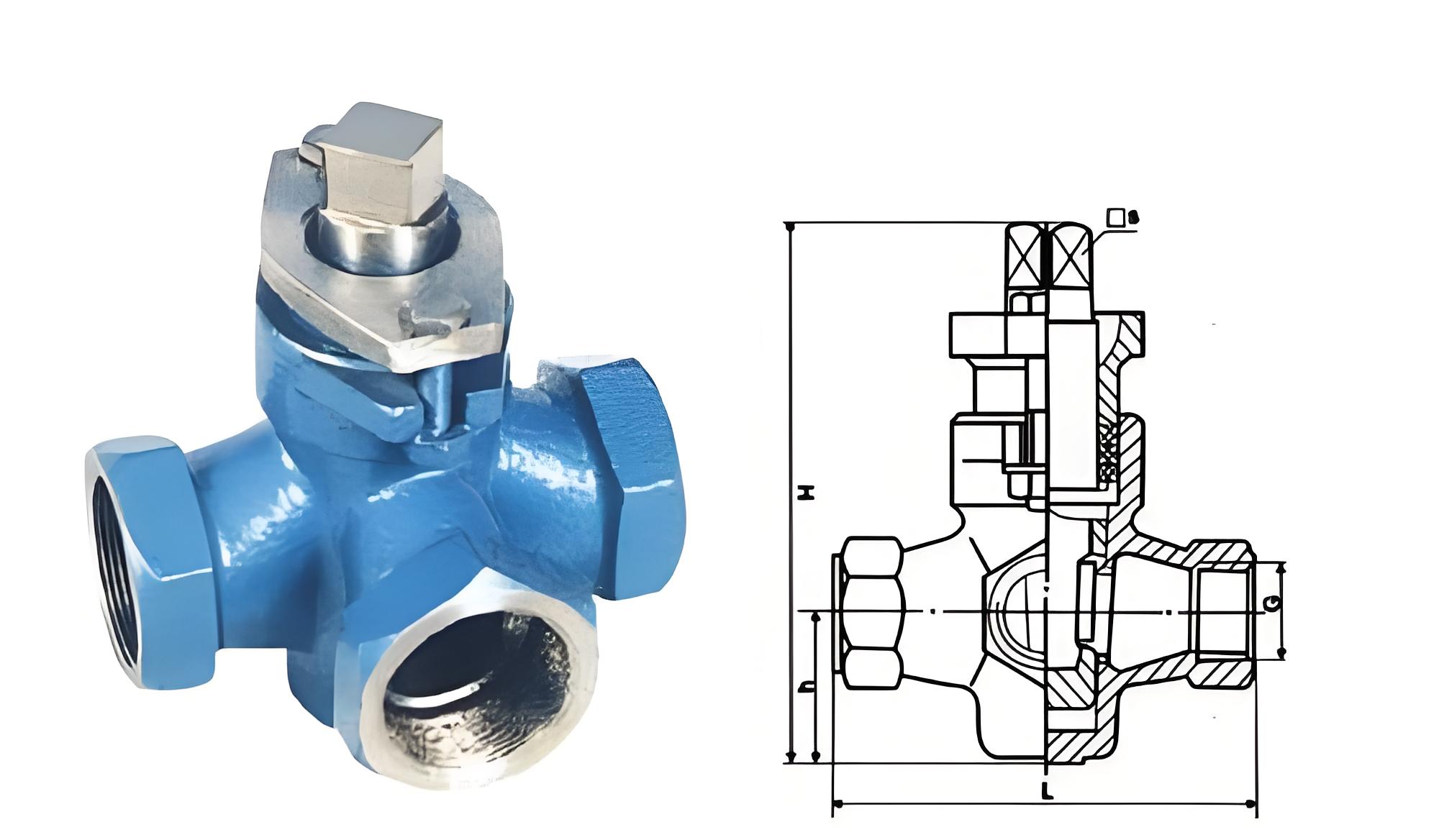

規格尺寸表
公稱通徑
DN(mm)
管螺紋
G
尺寸(mm)
H L h □S
15 1/2 117 85 30 12
20 3/4 126 90 34 16
25 1 160 110 42 18
32 11/4 176 130 48 18
40 11/2 210 150 64 26
50 2 238 170 76 28
65 21/2 250 220 80 30
80 3 340 250 115 38
100 4 350 300 125 42

零部件材料
零件名稱
閥體
塞子
填料壓蓋
填料
X14W-1.0P
不銹鋼
不銹鋼
不銹鋼
油浸石棉盤根

閥門
產品口徑:DN15~DN100產品壓力:0.6~6.4MPa產品材質:鑄鋼、不銹鋼、合金鋼等產品概括:生產標準:國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。
