電動球閥Q947y-25c dn300主要外形和連接尺寸

[ 2022-08-04 ]
上海湖泉閥門集團有限公司電動球閥Q947y-25c dn300生產廠家,該產品適用于各種輕重工業及樓宇管道。Q947F/H/Y固定式電動球閥 應用于:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、管道輸送系統中;在化工產品、醫藥和食品生產種; 固定式電動球閥 產品特點 Q947F/Q947Y/Q947H型固定式閥,Q647F/Q647Y/Q647H固定式氣動動球閥是 新一代高性能球閥,適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性,Q947F電動固定法蘭球閥采用固定式球閥與高精度電動執行器組裝而成,適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮,適用于各種腐蝕性和非腐蝕性介質。 上海湖泉電動卸灰球閥、電動法蘭卸灰球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中,在化工產品等行業。

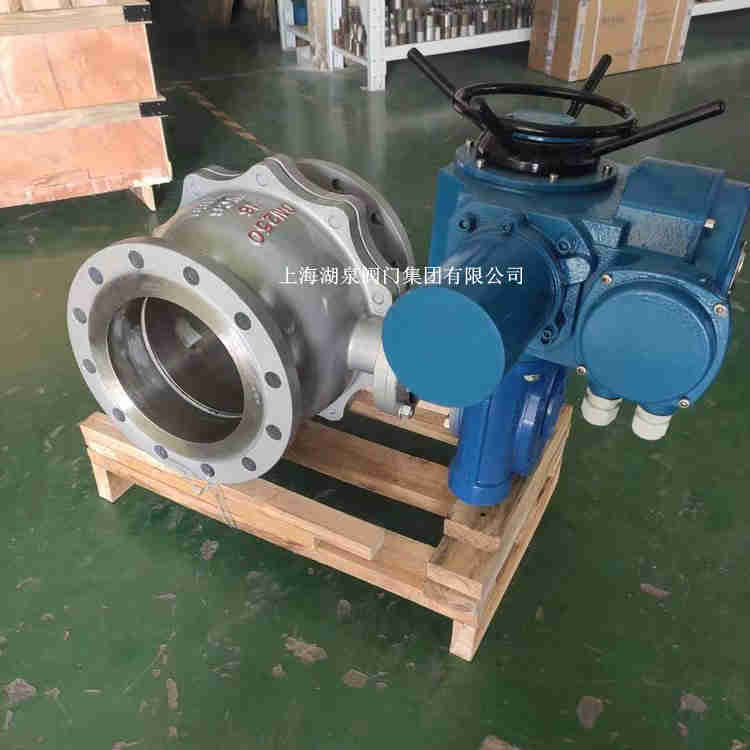

電動球閥Q947y-25c dn300
電動球閥Q947y-25c dn300產品優點
1、采用固定球設計,相對運動部位均采用磨擦系數極小自潤滑材料,因而操作扭矩小,此外密封潤滑脂的長期密封,使得操作更加靈活。
2、采用全通徑或縮徑設計,流通阻力小。
3、采用固定球設計,并增加了預緊力彈簧,使得球閥具有自動泄壓功能。
4、都有兩個可動密封座,兩個方向都能密封,因而安裝時不須考慮介質的流向。
5、具有防火防靜電結構,在閥桿與閥體及閥桿與球體之間設置導電彈簧,避免靜電打火點燃易燃介質。確保系統安全。
6、耐火結構雙重保護,當萬一發生火災而使密封圈燒損時,球閥的各個密封部位均能形成金屬對金屬的硬密封結構。

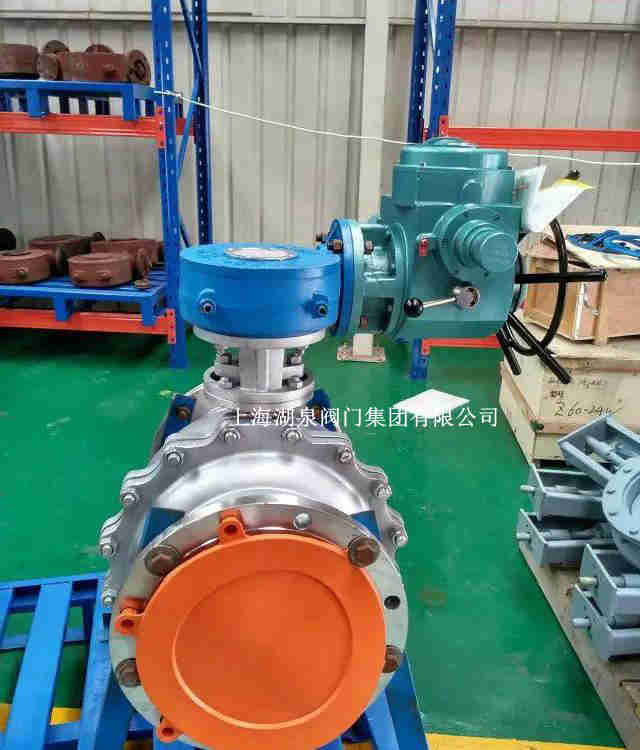

電動球閥
電動球閥Q947y-25c dn300產品主要零部件材料
零件名稱 材料
閥體 WCB ZG1Cr18Ni9Ti CF8
(304)
CF3
(304L)
ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M
(316L)
球體、閥桿 2Cr13 1Cr18Ni9Ti 0Cr19Ni9
(304)
00Cr19Ni11
(304L)
1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2
(316)
00Cr17Ni12Mo2
(316L)
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 強氧化性介質 醋酸等腐蝕介質 尿素等腐蝕性
 電動球閥電動球閥Q947y-25c dn300
電動球閥Q947y-25c dn300產品主要性能規范
試驗壓力ps(MPa) 工作溫度(℃) 適用介質
殼 體 密封(液) 密封(氣)
Q947F-10 1.5PN 1.1PN 0.6 MPa -29-200(加玻纖增強聚四氟乙烯)、-29-300(對位聚苯) 水、蒸汽、油品等
Q947F-16
硝酸等腐蝕性介質
強氧化性介質
Q947F-25
Q947F-64 醋酸等腐蝕性介質
Q947F-160
尿素等腐蝕性介質

電動球閥Q947y-25c dn300產品主要外形和連接尺寸
Q941F-25C、Q941F-25P L D D1 D2 b z×?d
DN15 130 95 65 45 16 4×?14
DN 20 140 105 75 55 16 4×?14
DN 25 150 115 85 65 16 4×?14
DN 32 165 135 100 78 18 4×?18
DN 40 180 145 110 85 18 4×?18
DN 50 200 160 125 100 20 4×?18
DN 65 220 180 145 120 22 8×?18
DN 80 250 195 160 135 22 8×?18
DN 100 280 230 190 160 24 8×?23
DN 125 320 270 220 188 28 8×?25
DN 150 360 300 250 218 30 8×?25
DN 200 400 360 310 278 34 12×?25
